久久青草av_一级黄色片a级_欧美视频一区二区三区_五月婷婷狠狠爱_精品国产乱码久久久久久88av_国产一级视屏

熱處理工作者必須掌握的金相組織知識，因為這直接關(guān)系到材料性能的控制。以下是14種必須了解的核心金相組織，涵蓋了鋼鐵材料中最常見和最重要的類型：

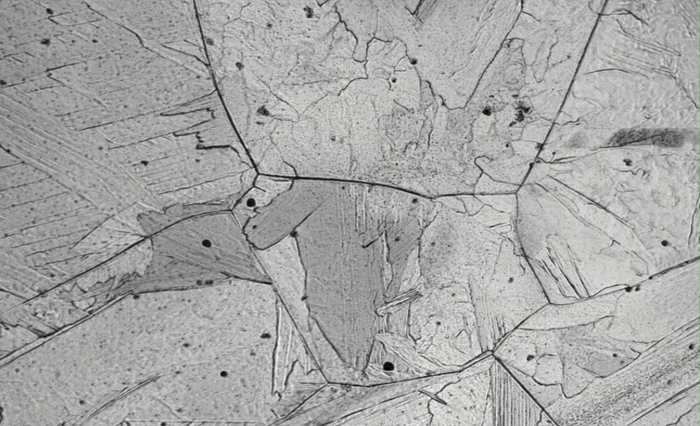

1、奧氏體

定義：碳在γ-Fe中的間隙固溶體。面心立方結(jié)構(gòu)。

特點：高溫穩(wěn)定相（存在于727°C以上，具體溫度取決于含碳量）。塑性、韌性好，強度、硬度較低（相對于室溫組織）。無磁性。是淬火獲得馬氏體的前提條件。

形成：加熱到奧氏體化溫度以上（Ac3或Accm以上）并保溫足夠時間。

重要性：幾乎所有熱處理（淬火、正火、退火）的起始或中間組織。控制其成分均勻性和晶粒大小至關(guān)重要。

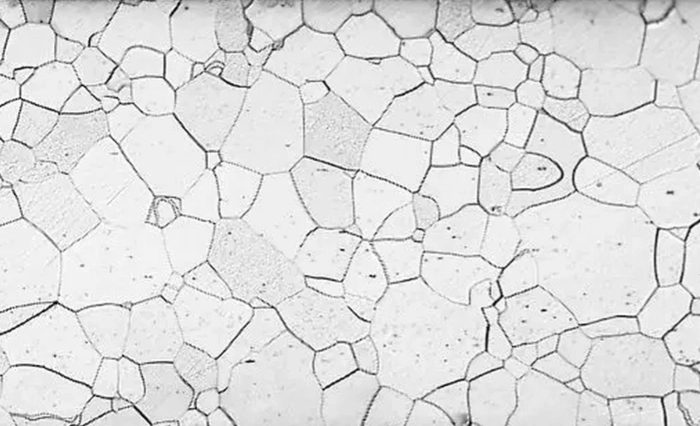

2、鐵素體

定義：碳在α-Fe中的間隙固溶體。體心立方結(jié)構(gòu)。

特點：室溫穩(wěn)定相（存在于727°C以下）。含碳量極低（<0.0218%），軟、韌、塑性好，強度、硬度低。具有鐵磁性。

形成：平衡冷卻時奧氏體分解的產(chǎn)物；亞共析鋼緩冷后的主要組成相；退火、正火、回火等工藝中常見。

重要性：決定了低碳鋼的優(yōu)良塑性和韌性。其形態(tài)（晶粒大小、分布）影響綜合性能。

3、滲碳體

定義：鐵與碳形成的金屬間化合物，分子式Fe3C。

特點：硬而脆（HB~800），塑性幾乎為零。熔點高，穩(wěn)定性好（亞穩(wěn)相）。是鋼中主要的強化相之一。

形成：過飽和奧氏體在冷卻過程中析出；存在于珠光體、貝氏體、萊氏體、馬氏體回火產(chǎn)物中等多種組織中。

重要性：其數(shù)量、形態(tài)（片狀、粒狀、網(wǎng)狀等）、大小和分布對鋼的強度、硬度、耐磨性及韌性有決定性影響。控制其形態(tài)是熱處理的關(guān)鍵目標之一（如球化退火）。

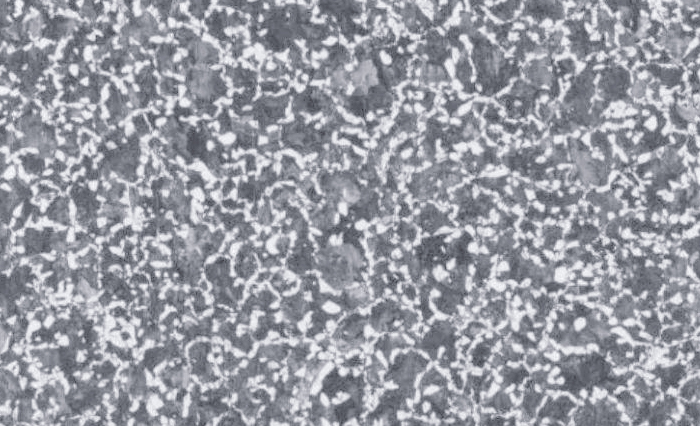

4、珠光體

定義：鐵素體和滲碳體片層相間的機械混合物。是共析反應的產(chǎn)物。

特點：平衡組織（A1溫度附近緩冷形成）。片層間距相對較粗（光學顯微鏡下清晰可見）。強度、硬度適中（HB~200），有一定的塑韌性。綜合機械性能良好。

形成：共析鋼完全奧氏體化后緩慢冷卻；過冷度較小時奧氏體的分解產(chǎn)物。

重要性：退火、正火（亞共析鋼）的典型組織。是理解后續(xù)更細密組織的基礎(chǔ)。

5、索氏體

定義：細珠光體。鐵素體和滲碳體更細密的片層狀機械混合物。

特點：片層間距比珠光體小，在較高倍（如800-1000X）光學顯微鏡下可分辨。強度、硬度（HB~300）高于珠光體，同時仍保持較好的韌性。

形成：奧氏體在相對較大的過冷度下（如空冷正火）分解的產(chǎn)物；回火索氏體是馬氏體中溫回火產(chǎn)物（形態(tài)不同，但性能類似）。

重要性：正火組織的典型代表，具有良好的綜合機械性能。回火索氏體是重要結(jié)構(gòu)件的理想組織。

6、屈氏體

定義：極細珠光體/托氏體。鐵素體和滲碳體極其細密的片層狀機械混合物。

特點：片層間距非常小，在光學顯微鏡下難以分辨，呈黑團狀（需電鏡觀察）。強度、硬度（HB~400）比索氏體更高，韌性稍低但仍優(yōu)于淬火態(tài)。

形成：奧氏體在更大的過冷度下（如油冷）分解的產(chǎn)物；回火屈氏體是馬氏體低溫回火產(chǎn)物（形態(tài)不同）。

重要性：某些淬透性好的鋼油冷后可能獲得；回火屈氏體具有高強度和一定的韌性，用于彈簧、模具等。

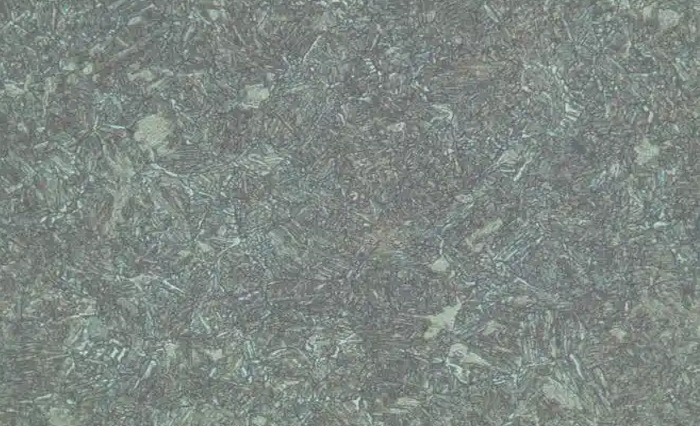

7、貝氏體

定義：過飽和鐵素體和滲碳體的非層片狀混合物。是介于珠光體和馬氏體轉(zhuǎn)變溫度之間的中溫轉(zhuǎn)變產(chǎn)物。

分類與特點：

上貝氏體：羽毛狀。在光學顯微鏡下呈羽毛狀特征（平行排列的鐵素體板條間分布著不連續(xù)的短桿狀滲碳體）。強度、硬度較高，但韌性較差，尤其是沖擊韌性低（因滲碳體沿鐵素體板條界析出）。

下貝氏體：針狀/片狀。在光學顯微鏡下呈黑色針狀（類似回火馬氏體，但更易受侵蝕）。電鏡下為過飽和鐵素體基體上彌散分布著細小的ε-碳化物。強度、硬度高（可達HRC 50以上），同時具有良好的韌性和耐磨性。

形成：奧氏體在珠光體和馬氏體轉(zhuǎn)變溫度區(qū)間（約550°C - Ms）等溫或連續(xù)冷卻時形成。

重要性：貝氏體等溫淬火或連續(xù)冷卻控制獲得貝氏體是提高強韌性的重要手段。下貝氏體性能優(yōu)異。

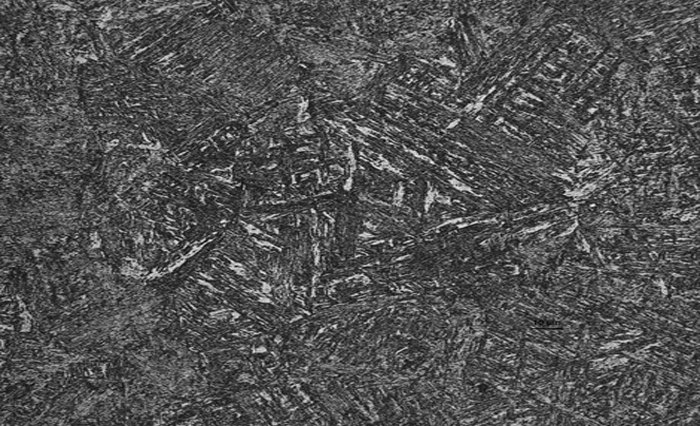

8、馬氏體

定義：碳在α-Fe中的過飽和固溶體。體心正方結(jié)構(gòu)（含碳量>0.2%時）。

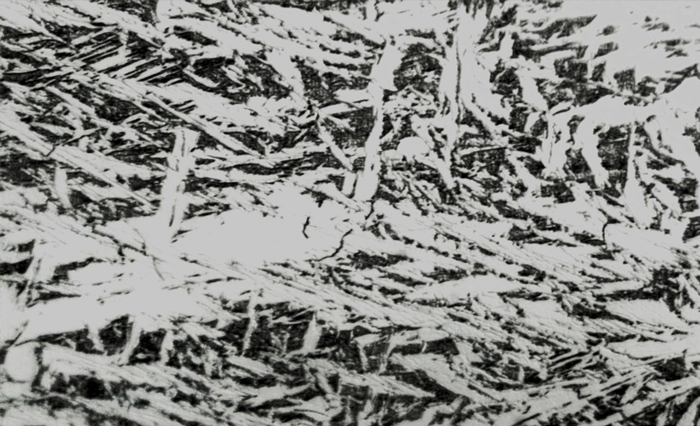

特點：淬火獲得。高硬度（隨含碳量增加而提高，最高可達HRC 65以上）、高強度。塑性、韌性差（尤其是高碳片狀馬氏體）。硬而脆。具有針狀/片狀（高碳）或板條狀（低碳）形態(tài)。存在較大的內(nèi)應力。

形成：奧氏體以大于臨界冷卻速度冷卻到Ms點以下發(fā)生無擴散型相變。

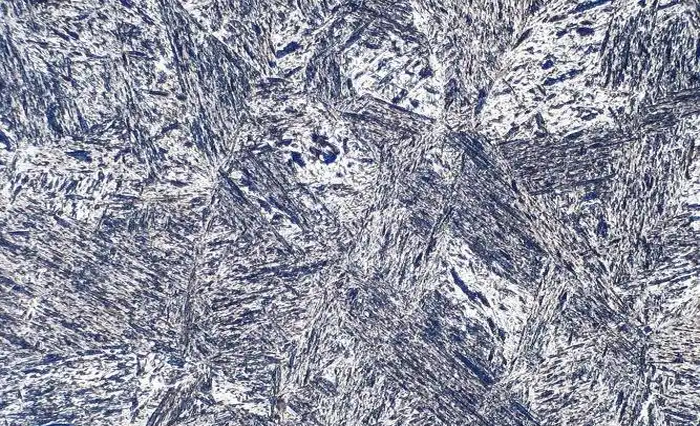

重要性：淬火的直接目標組織，是獲得高強度、高硬度的基礎(chǔ)。必須通過回火來調(diào)整其性能。

9、萊氏體

定義：共晶反應的產(chǎn)物。在鋼鐵材料中特指奧氏體（或其轉(zhuǎn)變產(chǎn)物）和滲碳體的共晶混合物。

特點：存在于共晶白口鑄鐵和過共晶白口鑄鐵中，高碳鋼（如高速鋼）鑄態(tài)組織中也有。硬度高（HB>700），極脆。典型的魚骨狀或蜂窩狀形態(tài)。

形成：含碳量4.3%左右的鐵碳合金液體在1148°C發(fā)生共晶反應直接生成（γ + Fe3C）。

重要性：是鑄鐵（尤其是白口鑄鐵）和某些高合金工具鋼鑄態(tài)組織的特征。其存在導致材料脆性極大，通常需要通過熱處理（如退火）來分解或改變它。

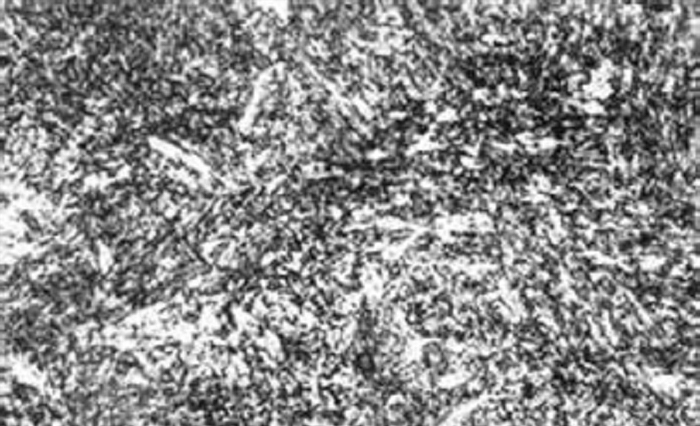

10、回火馬氏體

定義：淬火馬氏體在低溫（150-250°C）回火后的組織。

特點：仍基本保持馬氏體的針狀/板條狀形態(tài)，但析出大量極細小的ε-碳化物（Fe2.4C）。硬度略有下降（比淬火態(tài)低約HRC 1-3），內(nèi)應力顯著降低，韌性略有提高。易腐蝕，顏色較深。

形成：低溫回火。

重要性：工具、軸承、滲碳件等要求高硬度和耐磨性，同時需要降低內(nèi)應力、提高尺寸穩(wěn)定性和一定韌性的場合。

11、回火屈氏體

定義：淬火馬氏體在中溫（350-500°C）回火后的組織。

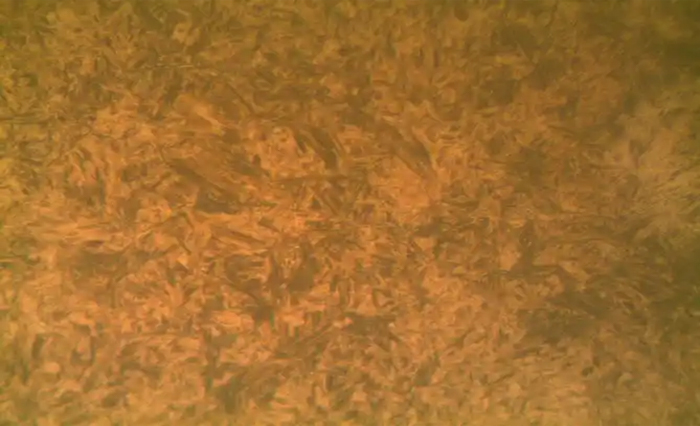

特點：鐵素體基體上彌散分布著細小的粒狀滲碳體。原馬氏體形態(tài)隱約可見。具有高的彈性極限、屈服強度和良好的韌性配合（即強韌性好）。硬度約為HRC 40-50。

形成：中溫回火。

重要性：彈簧、熱鍛模、承受沖擊的工具等要求高彈性和良好韌性的零件。

12、回火索氏體

定義：淬火馬氏體在高溫（500-650°C）回火后的組織。

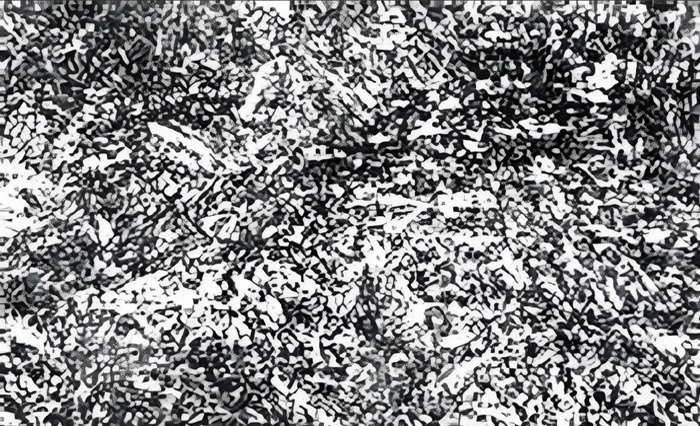

特點：鐵素體基體上均勻分布著粒狀滲碳體。原馬氏體形態(tài)基本消失。具有良好的綜合機械性能（強度、塑性、韌性都較好），即良好的強韌性。硬度約為HRC 25-40。

形成：高溫回火（調(diào)質(zhì)處理）。

重要性：軸類、連桿、螺栓、齒輪等重要結(jié)構(gòu)件最常用的組織狀態(tài)（調(diào)質(zhì)態(tài)）。

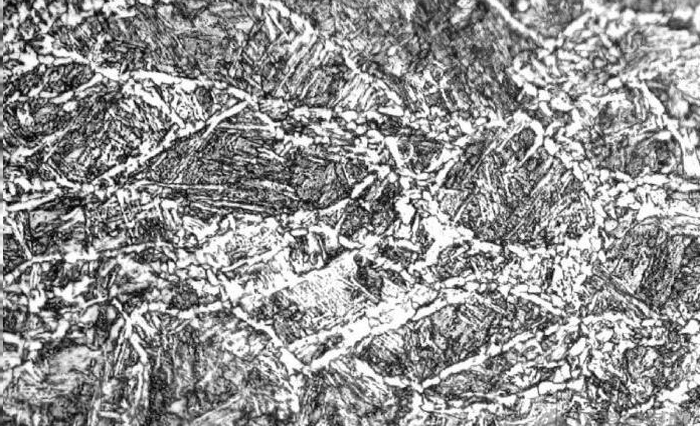

13、魏氏組織

定義：一種過熱缺陷組織。在亞共析鋼（鐵素體魏氏組織）或過共析鋼（滲碳體魏氏組織）中，先共析相以針狀或片狀形態(tài)按一定取向插入原奧氏體晶粒內(nèi)部。

特點：針狀鐵素體或滲碳體從晶界向晶內(nèi)生長，呈一定角度分布。嚴重割裂基體。

形成：奧氏體晶粒粗大（過熱）且在特定冷卻速度（通常較快，如空冷）下形成。

重要性：顯著降低鋼的塑性（尤其是沖擊韌性）和強度。是必須避免或通過正火、退火消除的組織缺陷。

14、石墨

定義：鑄鐵中的游離碳，以單質(zhì)形式存在。晶體結(jié)構(gòu)為六方層狀。

形態(tài)與特點：片狀石墨：（灰鑄鐵）強度低，減震性好，易切削加工。

蠕蟲狀石墨：（蠕墨鑄鐵）性能介于灰鑄鐵和球鐵之間。

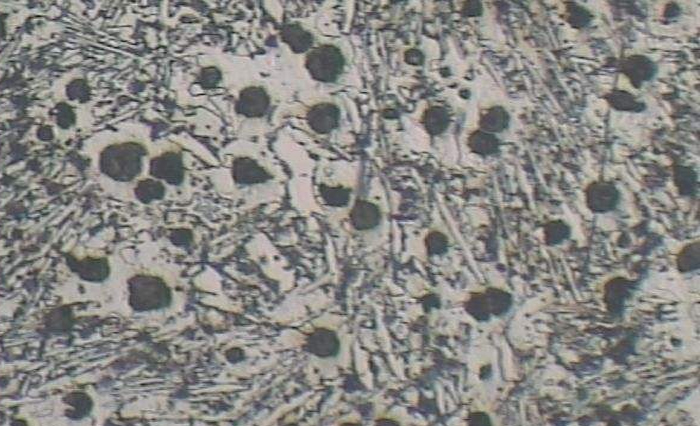

球狀石墨：（球墨鑄鐵）對基體割裂作用小，強度、韌性高，接近鋼。

團絮狀石墨：（可鍛鑄鐵）由白口鑄鐵石墨化退火得到，提高塑性韌性。

形成：鑄鐵凝固和/或固態(tài)石墨化退火過程中析出。

重要性：石墨是鑄鐵性能的決定性因素。其形態(tài)、大小、分布和數(shù)量直接決定了不同類型鑄鐵（灰鐵、球鐵、蠕鐵、可鍛鑄鐵）的性能特點和應用范圍。熱處理（如退火、正火）主要影響基體組織（珠光體、鐵素體等），但石墨形態(tài)通常由熔煉和孕育/球化工藝決定。

總結(jié)：

熱處理工作者的核心任務就是通過控制加熱、保溫和冷卻過程，精確地獲得或避免特定的金相組織，從而賦予材料所需的性能（強度、硬度、塑性、韌性、耐磨性、疲勞強度等）。深刻理解這14種基本金相組織的定義、形成條件、形態(tài)特征、性能特點以及它們之間的相互轉(zhuǎn)化關(guān)系，是制定合理熱處理工藝、分析解決熱處理質(zhì)量問題、預測和評估材料性能的基礎(chǔ)。熟練掌握金相組織的觀察和鑒別是熱處理工作者的必備技能。
